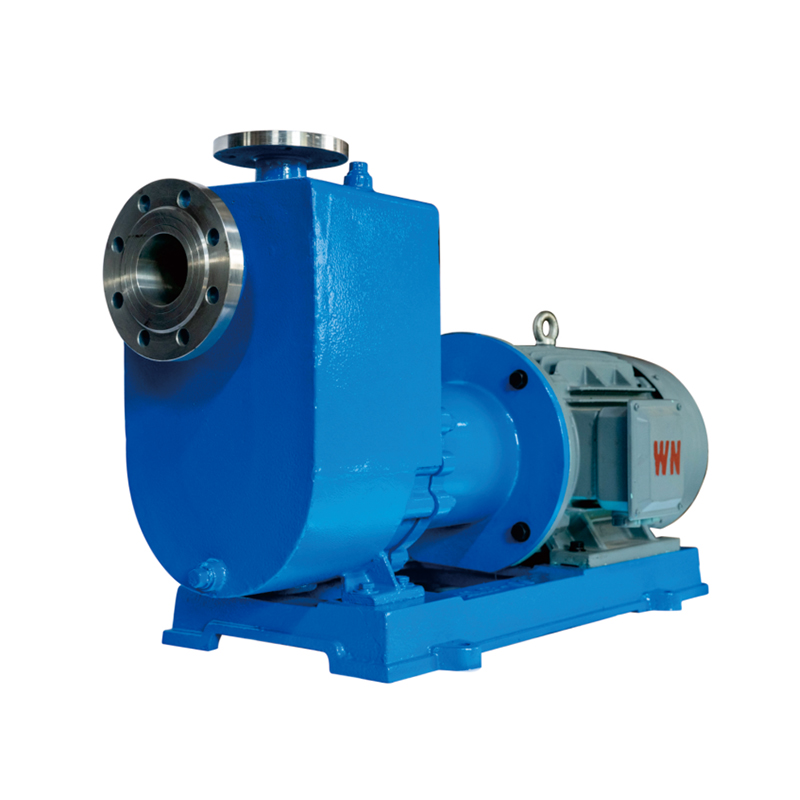

NMZ-Selbstansaugende Magnetpumpe aus Edelstahl

NMZ-Selbstansaugende Magnetpumpe aus Edelstahl

Die selbstansaugende Pumpe mit Magnetantrieb der NMZ-Serie (bezeichnet als magnetische selbstansaugende NMZ-Pumpe) ist ein neuer Typ einer völlig leckagefreien, korrosionsbeständigen Pumpe, die von unserem Unternehmen auf der Grundlage aktueller Benutzer- und Marktanforderungen entwickelt wurde und die auf dem Markt vorhandenen Magnetantriebspumpen kombiniert. Es besteht im Wesentlichen aus einem Motor, einer Magnetkupplung und einer korrosionsbeständigen Kreiselpumpe, wobei die Magnetkupplung zur leckagefreien Stromübertragung genutzt wird. Das Hauptmerkmal besteht darin, dass, wenn der Motor den äußeren magnetischen Stahl der magnetischen Übertragungsvorrichtung in Drehung versetzt, das Magnetfeld durch den Spalt und die Isolatorhülse verläuft und auf den inneren magnetischen Stahl einwirkt, wodurch sich die Pumpenwelle und der Motor synchron drehen und das Drehmoment berührungslos übertragen. Da die Flüssigkeit am Leistungseingangsende der Pumpenwelle in der stationären Isolatorhülse ohne dynamische Dichtungen abgedichtet ist, werden die in der petrochemischen Industrie üblichen Leckageprobleme wie Laufen, Entlüften, Tropfen und Leckagen vermieden und ein vollständig leckagefreier Betrieb erreicht.

Die nach API688- und HG/T2730-Standards hergestellte Pumpenschnittstellengröße ist mit dem Austausch von ZX-, ZW- und anderen chemischen selbstansaugenden Pumpenmodellen kompatibel und bietet gute Kompatibilität, hohe Effizienz und geringe Vibrationen.

Verwendet Neodym-Eisen-Bor-Permanentmagnetmaterial für die inneren und äußeren magnetischen Stähle und bietet einen hohen magnetischen Wirkungsgrad und eine ausgezeichnete Hochtemperaturbeständigkeit.

Je nach technischen Anforderungen als geteilter Typ konzipiert, mit der Möglichkeit, Isolationsvorrichtungen für kristalline Medien hinzuzufügen.

Der modulare Aufbau ist sehr einfach zu demontieren und zu warten, wodurch der technische Fachwissenbedarf des Wartungspersonals erheblich reduziert wird.

Kann auf Wunsch des Anwenders mit einem Trockenlaufschutz ausgestattet werden, um Schäden durch Trockenlauf zu vermeiden.

Völlig leckagefrei, löst das Leckageproblem abgedichteter Pumpen gründlich und ist außerdem der beste Ersatz für abgeschirmte Pumpen.

Anwendungen:
Anwendbare Bereiche: Umweltschutz, Erdöl, chemische Industrie, Lebensmittel, Biopharmazeutika, Stromerzeugung, Metallurgie, Luft- und Raumfahrt und andere Industrien wie Raffinerien, Ethylenanlagen, Erdgasverarbeitungsanlagen, verschiedene chemische Fabriken, pharmazeutische Anlagen, Kernbrennstoffanlagen, Kernkraftwerke usw.

Anwendbare Prozesse: Saubere, brennbare, explosive, flüchtige, giftige, wertvolle Flüssigkeiten und andere Situationen, in denen keine Leckage zulässig ist und eine Verunreinigung des Mediums durch die Dichtung nicht akzeptabel ist.

Materialien:
Die Strömungsteile der Pumpe können je nach Arbeitsbedingungen und Benutzeranforderungen aus verschiedenen korrosionsbeständigen Materialien wie 304, 304L, 302, 321, 316, 316L, 904, Titanlegierung, Nickelbasislegierungen usw. hergestellt werden. Sonderkonstruktionen und -fertigungen können auf der Grundlage spezifischer Bedingungen bereitgestellt werden.

Holen Sie sich ein Angebot
  • Beschreibung
  • Kontaktieren Sie uns

Anwendungsfelder
Biologische Medizin, Petrochemie, Bergbau, Metallurgie, Textildruck und -färbung, Elektrizität, Lebensmittel, Papierherstellung, Galvanisierung, Abwasserbehandlung, Rauchgasbehandlung, neue Energie, neue Materialien und andere Industrien.

Pumpennutzung
Anwendbar für den Transport von brennbaren und explosiven, flüchtigen, giftigen und schädlichen, wertvollen und stark korrosiven Reinigungsmedien; Zum Beispiel jede Konzentration von Säuren und Laugen, Salz, Lösungsmitteln, starken Oxidationsmitteln usw.

Designanleitung
NMZ (Magnetic Self-Priming Pump) und NMZLEW (Two Thermal Insulation Magnetic Self-Priming Pump) sind neue leckagefreie magnetische Selbstansaugpumpen, die von unserem Unternehmen auf Basis der NMQ-Magnetpumpe entwickelt wurden. Diese Serie selbstansaugender Pumpen entspricht den gemeinsamen Teilen der NMQ-Magnetpumpen.
Der Pumpenkörper besteht aus einer Flüssigkeitsansaugkammer, einer Flüssigkeitsspeicherkammer, einem Spiralgehäuse, einem Rückflussloch, einer Gas-Flüssigkeits-Trennkammer und dergleichen. Diese Pumpe muss nur zum ersten Mal gestartet werden und kann bei späterer Verwendung direkt gestartet werden. Es eignet sich für besondere Anlässe wie starke Verschmutzung und kostbare Flüssigkeiten. In den letzten Jahren wurde es häufig in Entladepumpen eingesetzt, die ein Trockenschleifen und Entleeren verhindern können, und ist ein ideales Produkt für Entladepumpen in Tankbereichen.

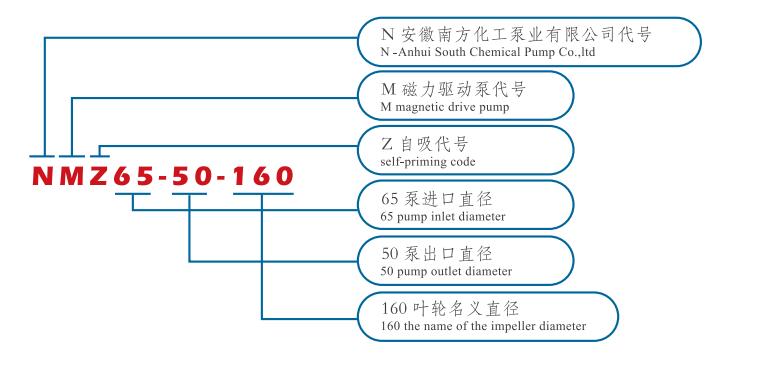

Modell Nr Durchflusskapazität (m 3 /h) Pumpenkopf (m) NPSH r Effizienz (%) Wasserwellenleistung Motorleistung Drehzahl Durchmesser (mm)
Einlass Steckdose
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Arbeitsbedingungen

Kaliber 20 - 300 mm
Betriebstemperatur - 120℃ - 320℃
Durchflussbereich 3m³/h - 800m³/h
Kopfreichweite 12,5m - 130m
Materialauswahl 304, 304L, 316L, 2205/904L, TA2, Hc276
Designstandard HG/T2730, SH/T3148, API685
