NMQL-Edelstahl-Magnetpumpe

Zuhause / Produkte / Magnetkupplungspumpen / NMQL-Edelstahl-Magnetpumpe

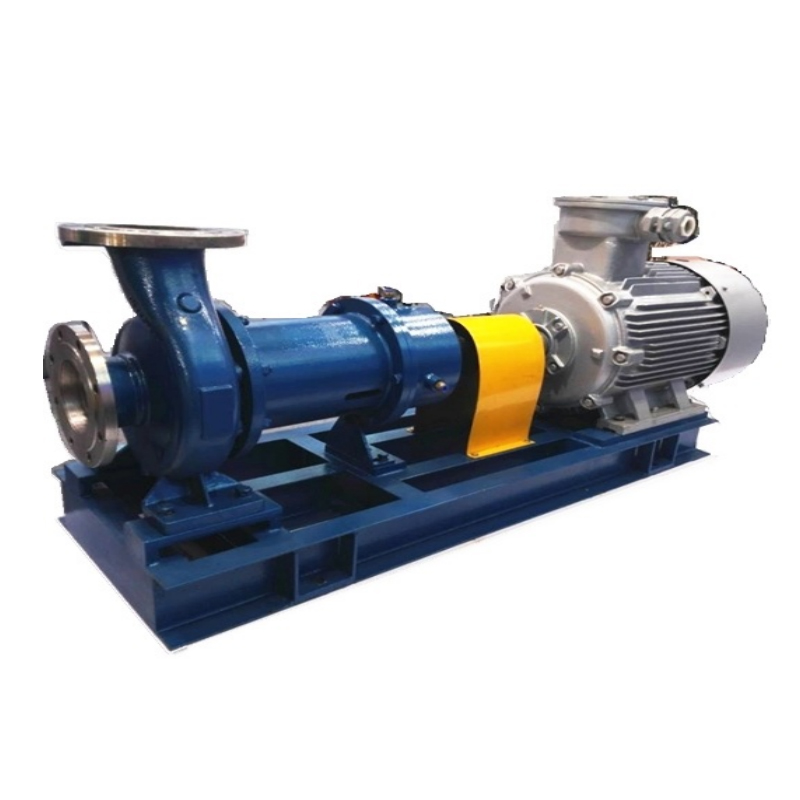

NMQL-Edelstahl-Magnetpumpe
  • NMQL-Edelstahl-Magnetpumpe

NMQL-Edelstahl-Magnetpumpe

Die geteilte, doppelt isolierte Magnetkreiselpumpe vom Typ NMLEW (auch als NMLEW-Magnetpumpe bekannt) und die geteilte, dreifach isolierte Magnetkreiselpumpe vom Typ NMLSW (als NMLSW-Magnetpumpe bezeichnet) sind neu entwickelte, vollständig abgedichtete und korrosionsbeständige Pumpen, die als Reaktion auf die Marktnachfrage und bestehende Magnetpumpentechnologien entwickelt wurden. Diese Pumpen bestehen im Wesentlichen aus einem Elektromotor, einer Magnetkupplung und einer isolierten, korrosionsbeständigen Kreiselpumpe. Die Kraftübertragung erfolgt über die Magnetkupplung, wodurch Leckagen vermieden werden. Das entscheidende Merkmal dieser Pumpen ist die Abwesenheit von physischem Kontakt, wenn der Elektromotor den Außenmagneten des Magnetantriebs dreht. Die Magnetlinien verlaufen durch den Spalt und die Isolierhülse und wirken auf den Innenmagneten, wodurch sich die Pumpenwelle im Einklang mit dem Motor dreht und so ein Drehmoment ohne direkten Kontakt effektiv übertragen wird. Da die Flüssigkeit in der stationären Isolierhülse am Eingang der Pumpenwelle eingeschlossen ist, sind keine dynamischen Dichtungen vorhanden, wodurch die in der Erdöl- und Chemieindustrie üblichen Leckageprobleme vermieden werden und ein völlig leckagefreier Betrieb gewährleistet wird.

Diese Modelle sind gemäß den Standards ISO2858 und HG/T2730 konzipiert und verfügen über Schnittstellenabmessungen, die mit dem Ersatz anderer Chemiepumpenmodelle wie IH und CZ kompatibel sind. Die Pumpen bieten eine hervorragende Austauschbarkeit, einen hohen Wirkungsgrad und geringe Vibrationen.

Die doppelt isolierte hochmagnetische Edelstahl-Magnetpumpe der NMLEW-Serie verwendet Hochtemperatur-Kobaltmaterial sowohl für den Innen- als auch für den Außenmagneten und bietet einen hohen magnetischen Wirkungsgrad und eine niedrige Temperaturempfindlichkeit. Das Pumpengehäuse und der Deckel sind mit einer zusätzlichen Isolierschicht ausgestattet, die speziell für den Umgang mit Medien entwickelt wurde, die zur Kristallisation neigen und eine Isolierung erfordern. Bei Hochtemperaturmedien über 200 °C wird zur Abdichtung eine Metalldichtung (mit der Bezeichnung NMLEWD) verwendet.

Die dreifach isolierte Magnetpumpe aus Edelstahl der NMLSW-Serie baut auf der NMLEW-Serie auf und verfügt über zusätzliche Isolationsschichten am Gehäuse, der Abdeckung und der Isolationshülse, wodurch sie für Medien geeignet ist, die zur Kristallisation neigen. Bei Hochtemperaturanwendungen über 200 °C wird die Metallwickeldichtung (bezeichnet als NMLSWD) zur Abdichtung verwendet.

Der modulare Aufbau vereinfacht die Demontage und Wartung und reduziert den Fachwissenbedarf des Wartungspersonals erheblich. Darüber hinaus kann die Pumpe je nach Anwenderbedarf mit Trockenlaufschutz und Temperaturüberwachungsgeräten ausgestattet werden, um Schäden durch Trockenlauf wirksam vorzubeugen.

Diese Pumpe garantiert einen völlig leckagefreien Betrieb, bietet eine zuverlässige Lösung für die bei abgedichteten Pumpen häufig auftretenden Leckageprobleme und ist der optimale Ersatz für abgeschirmte Pumpen.

Anwendungen: Einsatzgebiete: Umweltschutz, Erdöl, Chemie, Lebensmittelindustrie, Biopharmazeutika, Energieerzeugung, Metallurgie, Luft- und Raumfahrt und mehr, einschließlich Raffinerien, Ethylenanlagen, Erdgasverarbeitungsanlagen, Chemiefabriken, pharmazeutische Anlagen, Kernbrennstoffanlagen und Kernkraftwerke.

Prozesse: Geeignet für saubere, brennbare, explosive, flüchtige, giftige, wertvolle Flüssigkeiten und andere Medien, die eine Leckageverhinderung erfordern und keine Kontamination durch Dichtungen vertragen.

Materialien: Die Strömungskomponenten der Pumpe können je nach den spezifischen Betriebsbedingungen und Benutzeranforderungen aus einer Reihe korrosionsbeständiger Materialien wie 304, 304L, 302, 321, 316, 316L, 904, Titanlegierungen, Nickelbasislegierungen und mehr hergestellt werden. Kundenspezifische Designs können angefertigt werden, um je nach Betriebsbedingungen spezielle Anforderungen zu erfüllen.

Holen Sie sich ein Angebot
VORV：NMQ-W Wärmeerhaltende Magnetpumpe aus Edelstahl
WEITER：NMQ-Direktgekoppelte Magnetpumpe aus Edelstahl
  • Beschreibung
  • Kontaktieren Sie uns
Modell Nr Durchflusskapazität (m³/h) Pumpenkopf (m) NPSH r (m) Effizienz (%) Wellenleistung (kW) Motorleistung (kW) Drehzahl (U/min) Durchmesser (mm) Gewicht (kg)
Einlass Auslass Pumpenkopf Komplette Maschine
NMQL32-20-125 2 22 2.5 23 0.53 1.5 2900 32 20 35 56
3.2 20 0.77
5.5 18.5 1.23
1 5.4 1.5 23 0.07 0.55 1450 50
1.6 5 0.1
2.5 4.6 0.14
NMQL32-20-160 2 34 2.5 24 0.79 2.2 2900 32 20 45 70
3.2 32 1.19
5.5 28 1.78
1 8.5 1.5 22 0.1 0.55 1450 60
1.6 5 0.09
2.5 7.5 0.24
NMQL40-25-125 4 22 2.5 30 1.11 2.2 2900 40 25 40 65
6.3 20 1.59
8 18.5 1.37
2 5.5 1.5 28 0.11 0.55 1450 55
3 5 0.15
4 4.5 0.18
NMQL40-25-160 4 34 2.5 30 1.26 3 2900 40 25 62 95
6.3 32 1.87
8 28 2.07
2 9 1.5 25 0.2 0.55 1450 77
3 8 0.27
4 7 0.31
NMQL40-25-200 4 52 2.5 23 2.51 5.5 2900 40 25 75 138
6.3 50 3.8
8 48 4.64
2 13 1.5 28 0.26 1.1 1450 98
3 12.5 0.37
4 12 0.48
NMQL50-32-125 8 22 2 51 0.96 3 2900 50 32 60 93
12.5 20 1.36
15 18 1.47
4 5.5 2 42 0.15 0.55 1450 75
6.3 5 0.21
7.5 4.5 0.22
NMQL50-32-160 8 34 2 47 1.61 4 2900 50 32 68
12.5 32 2.36 113
15 28 2.48
4 8.5 40 0.24 0.55 1450
6.3 5 2 0.22 83
7.5 7 0.36
NMQL50-32-200 8 52 2 40 2.89 7.5 2900 50 32 72 142
12.5 50 4.34
15 48 5
4 13 2 30 0.48 1.1 1450 95
6.3 12.5 0.73
7.5 12 0.83
NMQL50-32-250 8 82 2 25 7.29 18.5 2900 50 32 85 220
12.5 80 11.11
15 78 13
4 20.5 2 28 0.81 2.2 1450 118
6.3 20 1.25
7.5 19.5 1.45

Modell Nr Durchflusskapazität (m³/h) Pumpenkopf (m) NPSH r (m) Effizienz (%) Wellenleistung (kW) Motorleistung (kW) Drehzahl (U/min) Durchmesser (mm) Gewicht (kg)
Einlass Auslass Pumpenkopf Komplette Maschine
NMQL65-50-125 15 23 2 56 1.71 4 2900 65 50 65 110
25 20 2.48
30 18 2.68
7.5 5.5 2 58 0.20 0.55 1450 80
12.5 5 0.30
15 4.5 0.32
NMQL65-50-160 15 34 2 45 2.53 5.5 2900 65 50 73 136
25 32 3.97
30 30 4.46
7.5 8.5 2 50 0.35 1.1 1450 96
12.5 8 0.56
15 7.5 0.63
NMQL65-40-200 15 52 2 48 4.51 11 2900 65 40 86 196
25 50 7.23
30 48 8.33
7.5 13 2 42 0.64 1.5 1450 111
12.5 12.5 1.03
15 12 1.19
NMQL65-40-250 15 82 2.5 38 8.99 22 2900 65 40 95 260
25 80 14.62
30 78 17.11
7.5 20.5 2 43 0.99 1.5 1450 120
12.5 20 1.61
15 19.5 1.89
NMQL65-40-315 15 127 2.5 36 14.70 37 2900 65 40 120 350
25 125 24.11
30 123 28.47
7.5 34 2.5 32 2.21 5.5 1450 185
12.5 32 3.47
15 30 3.91
NMQL80-65-125 40 23 3 48 5.32 7.5 2900 80 65 72 142
50 20 5.79
60 18 6.25
20 5.5 2.5 58 0.53 1.1 1450 95
25 5 0.60
30 4.5 0.65
NMQL80-65-160 40 34 3.5 58 6.51 11 2900 80 65 87 197
50 32 7.66
60 28 8.05
20 8.5 2.5 58 0.81 1.5 1450 112
25 8 2.5 0.96
30 7 3 1.01
NMQL80-50-200 40 52 3.5 60 9.63 18.5 2900 80 50 105 240
50 50 11.57
60 48 13.33
20 13 3 50 1.44 3 1450 140
25 12.5 1.74
30 12 2.00
NMQL80-50-250 40 82 3.5 48 18.98 37 2900 80 50 116 346
50 80 23.15
60 78 27.08
20 20.5 3 51 2.23 5.5 1450 181
25 20 2.72
30 19.5 3.19
NMQL80-50-315 40 127 4 48 29.40 45 2900 80 50 135 415
50 125 36.17
60 123 42.71
20 34 4 38 4.97 11 1450 253
25 32 5.85
30 30 6.58
NMQL100-80-125 80 22 4.5 65 7.52 11 2900 100 80 72 182
100 20 8.55
120 18 9.23
40 5.2 4.5 64 0.90 1.5 1450 97
50 5 1.09
60 4 1.04
NMQL100-80-160 80 34 4.5 65 11.62 18.5 2900 100 80 86 221
100 32 13.68
120 28 14.36
40 9 4.5 67 1.49 2.2 1450 119
50 8 1.66
60 7 1.74
NMQL100-65-200 80 52 4.5 63 18.34 30 2900 100 65 98 316
100 50 22.05
120 48 25.40
40 13.5 4.5 68 2.21 5.5 1450 163
50 12.5 2.55
60 12 2.94
NMQL100-65-250 80 82 4.5 52 35.04 55 2900 100 65 125 490
100 80 42.74
120 78 50.00
40 20.5 4.5 62 3.67 7.5 1450 201
50 20 4.48
60 19.5 5.24

Modell Nr Durchflusskapazität (m³/h) Pumpenkopf (m) NPSH r (m) Effizienz (%) Wellenleistung (kW) Motorleistung (kW) Drehzahl (U/min) Durchmesser (mm) Gewicht (kg)
Einlass Auslass Pumpenkopf Komplette Maschine
NMQL100-65-315 80 127 4.5 50 56.44 90 2900 100 65 145 710
100 125 69.44
120 123 82.00
40 34 4.5 48 7.87 11 1450 263
50 32 9.26
60 30 10.42
NMQL25-100-200 150 52 5 57 38.01 75 2900 125 100 86 581
200 50 48.73
240 48 56.14
80 13.5 5 71 4.23 11 1450 204
100 12.5 4.89
120 12 5.63
NMQL125-100-250 150 82 5 68 50.25 90 2900 125 100 95 660
200 80 65.36
240 78 76.47
80 20.5 5 72 6.33 15 1450 227
100 20 7.72
120 19.5 9.03
NMQL125-100-315 150 127 5 58 91.24 160 2900 125 100 120 1175
200 125 119.73
240 123 141.38
80 34 5 69 10.95 18.5 1450 284
100 32 12.88
120 30 14.49
NMQL125-100-400 80 53 5 55 21.41 37 1450 125 100 135 420
100 50 25.25
120 48 29.09
NMQL150-125-250 150 20.5 6 60 14.24 22 1450 150 125 130 312
200 20 18.52
240 19.5 21.67
NMQL150-125-315 150 34 6 63 22.49 37 1450 150 125 142 427
200 32 28.22
240 30 31.75
NMQL150-125-400 150 52 7 62 34.95 55 1450 150 125 168 556
200 50 44.80
240 48 51.61
NMQL200-150-250 250 20.5 7 65 21.90 45 1450 200 150 152 442
400 20 34.19
480 19.5 40.00
NMQL200-150-315 250 34 7 67 35.24 75 1450 200 150 218 728
400 32 53.07
480 30 59.70
NMQL200-150-400 250 52 7 66 54.71 110 1450 200 150 286 892
400 50 84.18
480 48 96.97
