Anwendungsbereich
Biologische Medizin, Petrochemie, Bergbau, Metallurgie, Textildruck und -färberei, Elektrizität, Lebensmittel, Papierherstellung. Galvanik, Abwasserbehandlung, Schornstein
Gasaufbereitung, neue Energie, neue Materialien und andere Branchen.
Pumpennutzung
Geeignet für die Förderung von sauberen oder festen Partikeln und Faseranteilen, bei niedriger oder hoher Temperatur, neutral oder. ätzende Flüssigkeit. Verschiedene Temperaturen und Konzentrationen der alkalischen Lösung, verschiedene Salzlösungen, alle Arten von flüssigem Erdöl und chemischen Produkten, organischen Verbindungen usw
andere korrosive Materialien und Produkte.
Designanleitung
Die chemische Prozesspumpe der NH-Serie ist das neueste Pumpenprodukt, das durch die IH-Serie ersetzt wurde. Die Leistungsparameter und die Ratenzeichnung sind die gleichen wie bei der IH-Serie. Diese Pumpe entspricht dem Standard GB/T5662 < The Marks. Leistung und Spezifikation der Axialrichtungs-Kreiselpumpe mit Endansaugung (16 bar)> .mit hoher Austauschbarkeit für die allgemeine Ersatzteilpumpe. Fünf Spezifikationsgruppen der Pumpe können Pumpen mit vollständigen Serienspezifikationen abdecken.
Je nach Kundenwunsch kann eine Stopfbuchspackung oder eine Gleitringdichtung gewählt werden. Gleitringdichtungen können zwischen einer einzelnen (End-)Seite, einer doppelten (End-)Seite, einer ausgeglichenen Fläche oder einer unsymmetrischen Fläche wählen. Das Laufrad kann offen oder halboffen ausgeführt sein. Es kann bestimmte Faser- oder Partikelflüssigkeiten übertragen. Es ist
Im Allgemeinen eine Standard-Chemiekreiselpumpe in der Feinchemie.

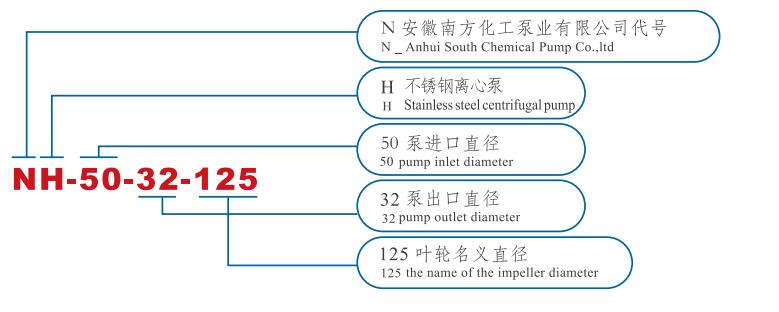

| Modell Nr | Durchflusskapazität (m³/h) | Pumpenkopf (m) | NPSH r (m) | Effizienz (%) | Motorleistung (KW) | Drehzahl (U/min) | Durchmesser (mm) | |
| Einlass | Steckdose | |||||||
| NH40 - 25 - 125 | 4 | 22 | 2 | 40 | 1.5 | 2900 | 40 | 25 |
| 6 | 20 | |||||||
| 8 | 18.5 | |||||||
| 2 | 5.5 | 2 | 34 | 0.55 | 1450 | |||
| 3 | 5 | |||||||
| 4 | 4.5 | |||||||
| NH40 - 25 - 160 | 4 | 34 | 2 | 30 | 2.2 | 2900 | 40 | 25 |
| 6 | 32 | |||||||
| 8 | 28 | |||||||
| 2 | 9 | 2 | 27 | 0.55 | 1450 | |||
| 3 | 8 | |||||||
| 4 | 7 | |||||||
| NH40 - 25 - 200 | 4 | 52 | 2 | 26 | 4 | 2900 | 40 | 25 |
| 6 | 50 | |||||||
| 8 | 48 | |||||||
| 2 | 13.5 | 2 | 20 | 0.75 | 1450 | |||
| 3 | 12.5 | |||||||
| 4 | 12 | |||||||
| NH50 - 32 - 125 | 10 | 22 | 3 | 52 | 2.2 | 2900 | 50 | 32 |
| 12.5 | 20 | |||||||
| 15 | 18.5 | |||||||
| 5 | 5.5 | 3 | 45 | 0.55 | 1450 | |||
| 6.3 | 5 | |||||||
| 8 | 4.6 | |||||||
| NH50 - 32 - 160 | 10 | 33 | 3.5 | 38 | 4 | 2900 | 50 | 32 |
| 12.5 | 32 | |||||||
| 15 | 28 | |||||||
| 5 | 8.6 | 3.5 | 35 | 0.55 | 1450 | |||
| 6.3 | 8 | |||||||
| 8 | 7 | |||||||
| NH50 - 32 - 200 | 10 | 52 | 3.5 | 38 | 7.5 | 2900 | 50 | 32 |
| 12.5 | 50 | |||||||
| 15 | 48 | |||||||
| 5 | 13 | 3.5 | 33 | 1.1 | 1450 | |||
| 6.3 | 12.5 | |||||||
| 8 | 12 | |||||||
| NH50 - 32 - 250 | 10 | 82 | 3.5 | 38 | 11 | 2900 | 50 | 32 |
| 12.5 | 80 | |||||||
| 15 | 75 | |||||||
| 5 | 20.5 | 3.5 | 33 | 1.5 | 1450 | |||
| 6.3 | 20 | |||||||
| 8 | 19.5 | |||||||
| NH65 - 50 - 125 | 15 | 22 | 3.5 | 51 | 3 | 2900 | 65 | 50 |
| 25 | 20 | |||||||
| 30 | 18.5 | |||||||
| 7.5 | 5.5 | 3.5 | 48 | 0.55 | 1450 | |||
| 12.5 | 5 | |||||||
| 15 | 4.5 | |||||||
| NH65 - 50 - 160 | 15 | 33 | 3.5 | 56 | 5.5 | 2900 | 65 | 50 |
| 25 | 32 | |||||||
| 30 | 28 | |||||||
| 7.5 | 8.6 | 3.5 | 50 | 1.1 | 1450 | |||
| 12.5 | 8 | |||||||
| 15 | 7 | |||||||
| NH65 - 40 - 200 | 15 | 52 | 3.5 | 52 | 11 | 2900 | 65 | 40 |
| 25 | 50 | |||||||
| 30 | 48 | |||||||
| 7.5 | 13 | 3.5 | 46 | 1.5 | 1450 | |||
| 12.5 | 12.5 | |||||||
| 15 | 12 | |||||||
| NH65 - 40 - 250 | 15 | 82 | 3.5 | 36 | 18.5 | 2900 | 65 | 40 |
| 25 | 80 | |||||||
| 30 | 78 | |||||||
| 7.5 | 20.5 | 3.5 | 32 | 3 | 1450 | |||
| 12.5 | 20 | |||||||
| 15 | 19.5 | |||||||
| NH65 - 40 - 315 | 15 | 127 | 3.5 | 38 | 30 | 2900 | 65 | 40 |
| 25 | 125 | |||||||
| 30 | 123 | |||||||
| 7.5 | 33 | 3.5 | 35 | 5.5 | 1450 | |||
| 12.5 | 32 | |||||||
| 15 | 30 | |||||||
| NH80 - 65 - 125 | 40 | 22 | 4 | 60 | 5.5 | 2900 | 80 | 65 |
| 50 | 20 | |||||||
| 60 | 18.5 | |||||||
| 20 | 5.5 | 4 | 55 | 1.1 | 1450 | |||
| 25 | 5 | |||||||
| 30 | 4.6 | |||||||
| Modell Nr | Durchflusskapazität (m³/h) | Pumpenkopf (m) | NPSH r (m) | Effizienz (%) | Motorleistung (KW) | Drehzahl (U/min) | Durchmesser (mm) | |
| Einlass | Steckdose | |||||||
| NH80 - 65 - 160 | 40 | 33 | 4 | 62 | 11 | 2900 | 80 | 65 |
| 50 | 32 | |||||||
| 60 | 28 | |||||||
| 20 | 8.6 | 4 | 60 | 1.5 | 1450 | |||
| 25 | 8 | |||||||
| 30 | 7 | |||||||
| NH80 - 50 - 200 | 40 | 52 | 4 | 63 | 15 | 2900 | 80 | 50 |
| 50 | 50 | |||||||
| 60 | 48 | |||||||
| 20 | 13 | 4 | 57 | 2.2 | 1450 | |||
| 25 | 12.5 | |||||||
| 30 | 12 | |||||||
| NH80 - 50 - 250 | 40 | 82 | 4 | 60 | 22 | 2900 | 80 | 50 |
| 50 | 80 | |||||||
| 60 | 78 | |||||||
| 20 | 20.5 | 4 | 53 | 4 | 1450 | |||
| 25 | 20 | |||||||
| 30 | 19.5 | |||||||
| NH80 - 50 - 315 | 40 | 127 | 4 | 50 | 45 | 2900 | 80 | 50 |
| 50 | 125 | |||||||
| 60 | 123 | |||||||
| 20 | 33 | 4 | 45 | 7.5 | 1450 | |||
| 25 | 32 | |||||||
| 30 | 30 | |||||||
| NH100 - 80 - 125 | 80 | 22 | 4.5 | 70 | 11 | 2900 | 100 | 80 |
| 100 | 20 | |||||||
| 120 | 18.5 | |||||||
| 30 | 5.5 | 4.5 | 67 | 1.5 | 1450 | |||
| 50 | 5 | |||||||
| 60 | 4.6 | |||||||
| NH100 - 80 - 160 | 80 | 33 | 4.5 | 70 | 15 | 2900 | 100 | 80 |
| 100 | 32 | |||||||
| 120 | 28 | |||||||
| 30 | 8.6 | 4.5 | 65 | 3 | 1450 | |||
| 50 | 8 | |||||||
| 60 | 7 | |||||||
| NH100 - 65 - 200 | 80 | 52 | 4.5 | 71 | 30 | 2900 | 100 | 65 |
| 100 | 50 | |||||||
| 120 | 48 | |||||||
| 30 | 13 | |||||||
| 50 | 12.5 | 4.5 | 60 | 4 | 1450 | |||
| 60 | 12 | |||||||
| NH100 - 65 - 250 | 80 | 82 | 4.5 | 70 | 45 | 2900 | 100 | 65 |
| 100 | 80 | |||||||
| 120 | 78 | |||||||
| 30 | 20.5 | 4.5 | 64 | 7.5 | 1450 | |||
| 50 | 20 | |||||||
| 60 | 19.5 | |||||||
| NH100 - 65 - 315 | 80 | 127 | 4.5 | 60 | 75 | 2900 | 100 | 65 |
| 100 | 125 | |||||||
| 120 | 123 | |||||||
| 30 | 33 | 4.5 | 56 | 11 | 1450 | |||
| 50 | 32 | |||||||
| 60 | 30 | |||||||
| NH125 - 100 - 200 | 150 | 52 | 5 | 65 | 55 | 2900 | 125 | 100 |
| 200 | 50 | |||||||
| 240 | 48 | |||||||
| 75 | 13 | 5 | 60 | 11 | 1450 | |||
| 100 | 12.5 | |||||||
| 120 | 12 | |||||||
| NH125 - 100 - 160 | 150 | 32 | 5 | 61 | 30 | 1450 | ||
| NH125 - 100 - 250 | 150 | 82 | 5 | 68 | 75 | 2900 | 125 | 100 |
| 200 | 80 | |||||||
| 240 | 73 | |||||||
| 75 | 20.5 | 5 | 62 | 15 | 1450 | |||
| 100 | 20 | |||||||
| 120 | 19.5 | |||||||
| NH125 - 100 - 315 | 75 | 33 | 5 | 58 | 22 | 1450 | 125 | 100 |
| 100 | 32 | |||||||
| 120 | 30 | |||||||
| NH125 - 100 - 400 | 75 | 52 | 5 | 55 | 37 | 1450 | 125 | 100 |
| 100 | 50 | |||||||
| 120 | 48 | |||||||
| NH150 - 125 - 250 | 150 | 20.5 | 6 | 63 | 22 | 1450 | 150 | 125 |
| 200 | 20 | |||||||
| 240 | 19.5 | |||||||
| NH150 - 125 - 315 | 150 | 33 | 6 | 75 | 30 | 1450 | 150 | 125 |
| 200 | 32 | |||||||
| 240 | 30 | |||||||
| NH150 - 125 - 400 | 150 | 52 | 6 | 64 | 55 | 1450 | 150 | 125 |
| 200 | 50 | |||||||
| 240 | 48 | |||||||
| NH200 - 150 - 250 | 250 | 20.5 | 7 | 68 | 37 | 1450 | 200 | 150 |
| 400 | 20 | |||||||
| 460 | 19.5 | |||||||
| NH200 - 150 - 315 | 250 | 33 | 7 | 73 | 55 | 1450 | 200 | 150 |
| 400 | 32 | |||||||
| 460 | 30 | |||||||
| NH200 - 150 - 400 | 250 | 52 | 7 | 73 | 90 | 1450 | 200 | 150 |
| 400 | 50 | |||||||
| 460 | 48 | |||||||
| NH250 - 200 - 315 | 300 | 34 | 7 | 76 | 75 | 1450 | 250 | 200 |
| 600 | 32 | |||||||
| 750 | 28 | |||||||
Arbeitsbedingungen
| Pumpendurchmesser | 25 - 200 mm |
| Arbeitstemperatur | - 20℃ - 165℃ |
| Durchflusskapazitätsbereich | 0,8m³/h - 400m³/h |
| Pumpenkopfbereich | 12,5m - 130m |
| Materialauswahl | 304/316/316L/904L/TA2/HC276 |
| Entworfener Standard | GB/T5662, ISO2858, EN733 / DIN24255 |
